Centro de mecanizado
Fanuc ROBODRILL D21LiB5P (2022) con palpador RENISHAW
Fanuc ROBODRILL D21LiB5P (2022) de segunda mano
ID: MC000085Centro de mecanizado de 3 ejes de alta velocidad con husillo de 10.000 rpm y tiempo viruta a viruta de 1,6 s.
- España
Fanuc ROBODRILL D21LiB5P (2022): VMC 3 ejes, recorridos 700×400×330 mm, husillo BT30 10.000 rpm, 21 herramientas, palpador RENISHAW, extracción MOSNIC.
- Control Fanuc Series 31i-MODEL B5 Plus · año de fabricación 2022
- Recorridos X 700 / Y 400 / Z 330 mm
- 10.000 rpm · 14,2 / 4 kW · BT30 (BIG-PLUS BBT30)

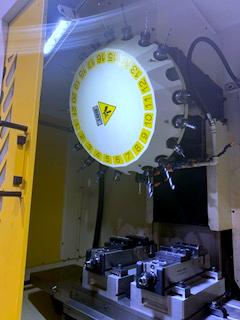

- Almacén de 21 herramientas
- Mesa 850 x 410 mm · carga 300 kg
- Palpador de medición RENISHAW
- Extracción de virutas MOSNIC con bomba de alta presión, 15 bar (sin transportador de virutas)
- Data Server de 4 GB con Fast Ethernet
Galería
Especificaciones técnicas
- Controlador
- Fanuc Series 31i-MODEL B5 Plus
- Número de ejes controlados
- 3
- Número de ejes simultáneos
- 3
- Recorrido del eje X mm
- 700
- Recorrido del eje Y mm
- 400
- Recorrido del eje Z mm
- 330
- Distancia husillo - superficie de mesa mm
- 250–580
- Velocidades de avance m/min
- 30
- Avance rápido m/min
- 54
- Precisión de posicionamiento mm
- < 0,006
- Repetibilidad mm
- < 0,004
- Dimensiones de la mesa mm
- 850 x 410
- Carga máxima de mesa kg
- 300
- Velocidad máx. del husillo rpm
- 10.000
- Potencia del husillo kW (S1/S6)
- 14,2 / 4
- Cono del husillo / interfaz
- BT30 (BIG-PLUS BBT30)
- Capacidad del magazín de herramientas
- 21
- Diámetro máx. herramienta (puestos libres) mm
- 80
- Longitud máx. de herramienta mm
- 250
- Peso máx. de herramienta kg
- 3
- Tiempo viruta a viruta s
- 1,6

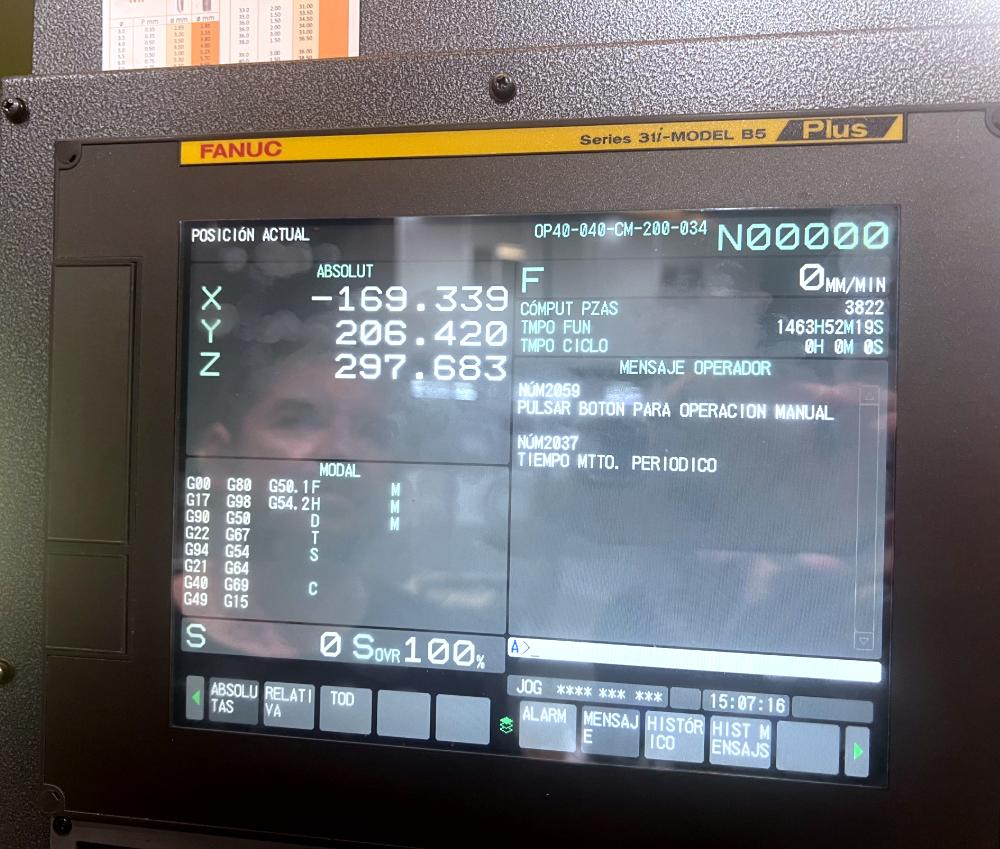

- Trabajo del cabezal horas
- 1.464
- Potencia nominal kVA
- 11
- Longitud de la máquina mm
- 2.165
- Anchura de la máquina mm
- 2.087
- Altura de la máquina mm
- 2.325
- Peso de la máquina kg
- 2.300
- Dimensiones
- 2.165 × 2.087 × 2.325 mm · 2.300 kg
- Equipamiento
- Palpador de medición RENISHAW Extracción de virutas MOSNIC con bomba de alta presión, 15 bar (sin transportador de virutas) Data Server de 4 GB con Fast Ethernet FANUC Program Transfer Tool (vía Ethernet) Soplado de aire para virutas Lámpara de señalización de 3 colores
Resumen
Descripción
El Fanuc ROBODRILL D21LiB5P es un centro de mecanizado vertical de 3 ejes de 2022, equipado con controlador Fanuc Series 31i-MODEL B5 Plus. Ofrece recorridos de 700 mm (X), 400 mm (Y) y 330 mm (Z), con avances rápidos hasta 54 m/min y velocidades de avance de 30 m/min. El husillo de 10.000 rpm entrega 14,2 kW (S1) / 4 kW (S6) a través de interfaz BT30 (BIG-PLUS BBT30). El magazín de 21 posiciones acepta herramientas hasta 80 mm de diámetro (puestos libres), 250 mm de longitud y 3 kg de peso, con tiempo viruta a viruta líder en la industria de 1,6 segundos. La mesa de 850 × 410 mm soporta cargas hasta 300 kg. Precisión de posicionamiento < 0,006 mm, repetibilidad < 0,004 mm. El cabezal registra 1.464 horas de trabajo. La máquina está equipada con palpador RENISHAW para verificación en proceso, extracción de virutas MOSNIC con bomba de alta presión de 15 bar (sin transportador de virutas), Data Server 4 GB con Fast Ethernet para transferencia eficiente de programas mediante FANUC Program Transfer Tool, soplado de aire para virutas y lámpara de señalización de 3 colores. Huella compacta: 2.165 × 2.087 × 2.325 mm, 2.300 kg.
¿Interesado en esta máquina?
Oferta no vinculante en 24h · Asesoramiento personalizado · Ref. MC000085
Preguntas frecuentes
Los recorridos X/Y/Z y las dimensiones de la mesa delimitan la pieza máxima. Conviene comparar el recorrido útil con su pieza más grande, no con la más habitual: las cotas de esta máquina están en sus especificaciones técnicas.
Las horas de cabezal y de puesta en tensión reflejan el uso real mucho mejor que el año de fabricación. Cuando el control las registra, las leemos durante la inspección y se las entregamos por escrito.
El número de posiciones del almacén decide cuántas referencias puede encadenar sin intervenir. Junto con el tipo de cono, es lo que determina si puede reutilizar su herramienta actual.
Los centros de columna móvil y de pórtico suelen requerir una losa con espesor y planitud determinados; los de bancada compacta a menudo no. Le facilitamos el plano de cimentación del fabricante cuando existe.

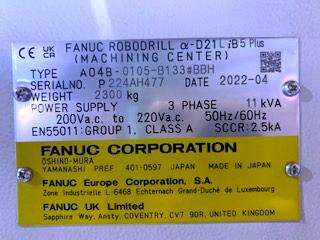

La potencia instalada y la tensión figuran en la placa de características de cada máquina. Es habitual necesitar un transformador si su taller trabaja a una tensión distinta de la de origen; lo comprobamos antes de la entrega.
Depende de la altura total y de la anchura de puertas y pasillos. Medimos ambas cosas en la inspección y planificamos el desmontaje mínimo imprescindible, además de los requisitos de grúa para la carga.
